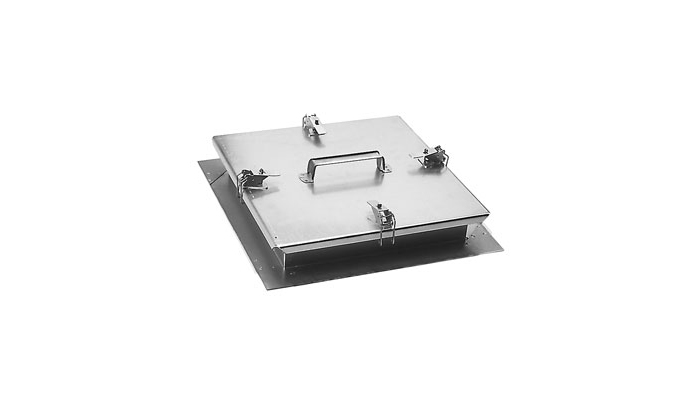

LKCRRevisionsdeckel für Kanaleinbau

Die Revisionsöffnung wird auch als Inspektionsklappe für rechteckige Kanäle verwendet. Zur Revisionsklappe gehört ein Befestigungsrahmen, der an der rechteckigen Leitung befestigt wird. Dies geschieht in der Regel mit Blindnieten durch die abgekantete Kante des Befestigungsrahmens. Auf Wunsch kann er auch mit Klapplaschen versehen werden.

Die Zugangstür lässt sich mit Hilfe von Überdrehverschlüssen leicht aus dem Befestigungsrahmen entfernen. Bei den isolierten Ausführungen liegt die Innenseite immer in Höhe der innersten Begrenzungslinie des Kanals, unabhängig davon, ob der Kanal innen oder aussen isoliert ist. Die Tabelle im Datenblatt zeigt die Dämmstärke der Tür bei verschiedenen Varianten der Kanaldämmung.

Die Tür sollte nicht näher als 50 mm von der nächstgelegenen Seite des rechteckigen Kanals angebracht werden.

Die maximale quadratische Abmessung der Zugangstür beträgt 1170×1170 mm.

_{*Nicht lagerhaltige Artikel werden auf Kundenwunsch bestellt oder produziert, weitere Informationen erhalten Sie bei Ihrer Ansprechperson.}
